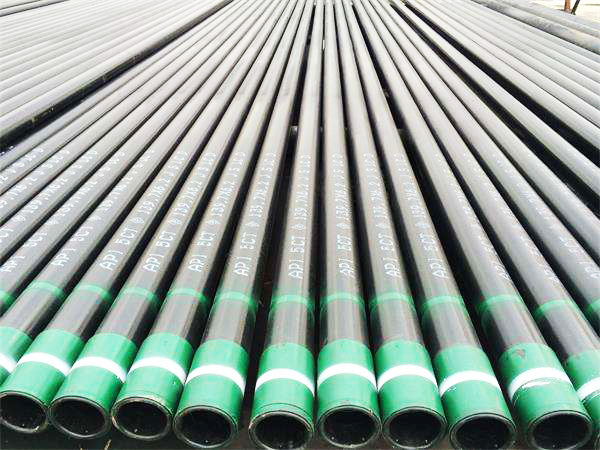

Casing pipe lines the borehole. It is subject to axial tension by its dead weight, internal pressure by fluid purging, and external pressure by surrounding rock formations. Casing is particularly exposed to axial tension and internal pressure by the pumped oil or gas emulsion.
| Size | lb/ft | OD | Wall Thickness | Thread Type | |||||||||
| Steel Grade | |||||||||||||
| in. | mm | in. | mm | H-40 | J-55 K-55 | M-65 | L-80 C-95 | N-80 1,Q | C-90 T-95 | P-110 | Q-125 | ||
| 4 1/2" | 9.500 | 4.500 | 114.30 | 0.205 | 5.21 | PS | PS | PS | -- | -- | -- | -- | -- |
| 10.500 | 4.500 | 114.30 | 0.224 | 5.69 | -- | PSB | PSB | -- | -- | -- | -- | -- | |
| 11.600 | 4.500 | 114.30 | 0.250 | 6.35 | -- | PSLB | PLB | PLB | PLB | PLB | PLB | -- | |
| 13.500 | 4.500 | 114.30 | 0.290 | 7.37 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 15.100 | 4.500 | 0.337 | 8.56 | -- | -- | -- | -- | -- | -- | PLB | PLB | ||
| 5" | 11.500 | 5.000 | 127.00 | 0.220 | 5.59 | -- | PS | PS | -- | -- | -- | -- | -- |
| 13.000 | 5.000 | 127.00 | 0.253 | 6.43 | -- | PSLB | PSLB | -- | -- | -- | -- | -- | |
| 15.000 | 5.000 | 127.00 | 0.296 | 7.52 | -- | PSLB | PLB | PLB | PLB | PLB | PLB | -- | |
| 18.000 | 5.000 | 127.00 | 0.362 | 9.19 | -- | -- | PLB | PLB | PLB | PLB | PLB | PLB | |
| 21.400 | 5.000 | 127.00 | 0.437 | 11.10 | -- | -- | PLB | PLB | PLB | PLB | PLB | PLB | |
| 23.200 | 5.000 | 127.00 | 0.478 | 12.14 | -- | -- | -- | -- | PLB | PLB | PLB | PLB | |
| 24.100 | 5.000 | 127.00 | 0.500 | 12.70 | -- | -- | -- | -- | PLB | PLB | PLB | PLB | |
| 5 1/2" | 14.000 | 5.500 | 139.70 | 0.244 | 6.20 | PS | PS | PS | -- | -- | -- | -- | -- |
| 15.500 | 5.500 | 139.70 | 0.275 | 6.98 | -- | PSLB | PSLB | -- | -- | -- | -- | -- | |
| 17.000 | 5.500 | 139.70 | 0.304 | 7.72 | -- | PSLB | PLB | PLB | PLB | PLB | PLB | -- | |
| 20.000 | 5.500 | 139.70 | 0.361 | 9.17 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 23.000 | 5.500 | 139.70 | 0.415 | 10.54 | -- | -- | PLB | PLB | PLB | PLB | PLB | PLB | |
| 26.800 | 5.500 | 139.70 | 0.500 | 12.70 | -- | -- | -- | -- | -- | P | -- | -- | |
| 29.700 | 5.500 | 139.70 | 0.562 | 14.27 | -- | -- | -- | -- | -- | P | -- | -- | |
| 32.600 | 5.500 | 139.70 | 0.625 | 15.87 | -- | -- | -- | -- | -- | P | -- | -- | |
| 35.300 | 5.500 | 139.70 | 0.687 | 17.45 | -- | -- | -- | -- | -- | P | -- | -- | |
| 38.000 | 5.500 | 139.70 | 0.750 | 19.05 | -- | -- | -- | -- | -- | P | -- | -- | |
| 40.500 | 5.500 | 139.70 | 0.812 | 20.62 | -- | -- | -- | -- | -- | P | -- | -- | |
| 43.100 | 5.500 | 139.70 | 0.875 | 22.23 | -- | -- | -- | -- | -- | P | -- | -- | |
| 6 5/8" | 20.000 | 6.625 | 168.28 | 0.288 | 7.32 | PS | PSLB | PSLB | -- | -- | -- | -- | -- |
| 24.000 | 6.625 | 168.28 | 0.352 | 8.94 | -- | PSLB | PLB | PLB | PLB | PLB | PLB | -- | |
| 28.000 | 6.625 | 168.28 | 0.417 | 10.59 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 32.000 | 6.625 | 168.28 | 0.475 | 12.06 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 7" | 17.000 | 7.000 | 177.80 | 0.231 | 5.87 | PS | -- | -- | -- | -- | -- | -- | -- |
| 20.000 | 7.000 | 177.80 | 0.272 | 6.91 | PS | PS | PS | -- | -- | -- | -- | -- | |
| 23.000 | 7.000 | 177.80 | 0.317 | 8.05 | -- | PSLB | PLB | PLB | PLB | PLB | -- | -- | |
| 26.000 | 7.000 | 177.80 | 0.362 | 9.19 | -- | PSLB | PLB | PLB | PLB | PLB | PLB | -- | |
| 29.000 | 7.000 | 177.80 | 0.408 | 10.36 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 32.000 | 7.000 | 177.80 | 0.453 | 11.51 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 35.000 | 7.000 | 177.80 | 0.498 | 12.65 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 38.000 | 7.000 | 177.80 | 0.540 | 13.72 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 42.700 | 7.000 | 177.80 | 0.625 | 15.87 | -- | -- | -- | -- | -- | -- | P | -- | |
| 46.000 | 7.000 | 177.80 | 0.687 | 17.45 | -- | -- | -- | -- | -- | -- | P | -- | |
| 50.100 | 7.000 | 177.80 | 0.750 | 19.05 | -- | -- | -- | -- | -- | -- | P | -- | |
| 53.600 | 7.000 | 177.80 | 0.812 | 20.62 | -- | -- | -- | -- | -- | -- | P | -- | |
| 57.100 | 7.000 | 177.80 | 0.875 | 22.23 | -- | -- | -- | -- | -- | -- | P | -- | |
| 7 5/8" | 24.000 | 7.625 | 193.68 | 0.300 | 7.62 | PS | -- | -- | -- | -- | -- | -- | -- |
| 26.400 | 7.625 | 193.68 | 0.328 | 8.33 | -- | PSLB | PSLB | PLB | PLB | PLB | PLB | -- | |
| 29.700 | 7.625 | 193.68 | 0.375 | 9.53 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 33.700 | 7.625 | 193.68 | 0.430 | 10.92 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 39.000 | 7.625 | 193.68 | 0.500 | 12.70 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 42.800 | 7.625 | 193.68 | 0.562 | 14.27 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 45.300 | 7.625 | 193.68 | 0.595 | 15.11 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 47.100 | 7.625 | 193.68 | 0.625 | 15.88 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 51.200 | 7.625 | 193.68 | 0.687 | 17.45 | -- | -- | -- | -- | -- | P | -- | -- | |
| 55.300 | 7.625 | 193.68 | 0.750 | 19.05 | -- | -- | -- | -- | -- | P | -- | -- | |
| 7 3/4" | 46.100 | 8.625 | 219.08 | 0.595 | 15.11 | -- | -- | -- | P | P | P | P | P |
| 8 5/8" | 24.000 | 8.625 | 219.08 | 0.264 | 6.71 | -- | PS | PS | -- | -- | -- | -- | -- |
| 28.000 | 8.625 | 219.08 | 0.304 | 7.72 | PS | -- | PS | -- | -- | -- | -- | -- | |
| 32.000 | 8.625 | 219.08 | 0.352 | 8.94 | PS | PSLB | PSLB | -- | -- | -- | -- | -- | |
| 36.000 | 8.625 | 219.08 | 0.400 | 10.16 | -- | PSLB | PSLB | PLB | PLB | PLB | PLB | -- | |
| 40.000 | 8.625 | 219.08 | 0.450 | 11.43 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 44.000 | 8.625 | 219.08 | 0.500 | 12.70 | -- | -- | PLB | PLB | PLB | PLB | PLB | -- | |
| 49.000 | 9.625 | 244.48 | 0.557 | 15.15 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 9 5/8" | 32.300 | 9.625 | 244.48 | 0.312 | 7.92 | -- | -- | -- | -- | -- | -- | -- | -- |
| 36.000 | 9.625 | 244.48 | 0.352 | 8.94 | -- | PSLB | PSLB | -- | -- | -- | -- | -- | |
| 40.000 | 9.625 | 244.48 | 0.395 | 10.03 | PS | PSLB | PSLB | PLB | PLB | PLB | -- | -- | |
| 43.500 | 9.625 | 244.48 | 0.435 | 11.05 | PS | -- | PLB | PLB | PLB | PLB | PLB | ||
| 47.000 | 9.625 | 244.48 | 0.472 | 11.99 | -- | -- | PLB | PLB | PLB | PLB | PLB | PLB | |
| 53.500 | 9.625 | 244.48 | 0.545 | 13.84 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 58.400 | 9.625 | 244.48 | 0.595 | 15.11 | -- | -- | -- | PLB | PLB | PLB | PLB | PLB | |
| 59.400 | 9.625 | 244.48 | 0.609 | 15.47 | -- | -- | -- | -- | P | -- | -- | -- | |
| 64.900 | 9.625 | 244.48 | 0.672 | 17.07 | -- | -- | -- | -- | P | -- | -- | -- | |
| 70.300 | 9.625 | 244.48 | 0.734 | 18.64 | -- | -- | -- | -- | P | -- | -- | -- | |
| 75.600 | 9.625 | 244.48 | 0.797 | 20.24 | -- | -- | -- | -- | P | -- | -- | -- | |
| 10 3/4" | 32.750 | 10.750 | 273.05 | 0.279 | 7.09 | PS | -- | -- | -- | -- | -- | -- | -- |
| 40.500 | 10.750 | 273.05 | 0.350 | 8.89 | PS | PSB | PSB | -- | -- | -- | -- | -- | |
| 45.500 | 10.750 | 273.05 | 0.400 | 10.16 | -- | PSB | PSB | -- | -- | -- | -- | -- | |
| 51.000 | 10.750 | 273.05 | 0.450 | 11.43 | -- | PSB | PSB | PSB | PSB | PSB | PSB | -- | |
| 55.500 | 10.750 | 273.05 | 0.495 | 12.57 | -- | -- | PSB | PSB | PSB | PSB | PSB | -- | |
| 60.700 | 10.750 | 273.05 | 0.545 | 13.84 | -- | -- | -- | -- | -- | PSB | PSB | PSB | |
| 65.700 | 10.750 | 273.05 | 0.595 | 15.11 | -- | -- | -- | -- | -- | PSB | PSB | PSB | |
| 73.200 | 10.750 | 273.05 | 0.672 | 17.07 | -- | -- | -- | -- | -- | P | -- | -- | |
| 79.200 | 10.750 | 273.05 | 0.734 | 18.64 | -- | -- | -- | -- | -- | P | -- | -- | |
| 85.300 | 10.750 | 273.05 | 0.797 | 20.24 | -- | -- | -- | -- | -- | P | -- | -- | |
| 11 3/4" | 42.000 | 11.750 | 298.45 | 0.333 | 8.46 | PS | -- | -- | -- | -- | -- | -- | -- |
| 47.000 | 11.750 | 298.45 | 0.375 | 9.53 | -- | PSB | PSB | -- | -- | -- | -- | -- | |
| 54.000 | 11.750 | 298.45 | 0.435 | 11.05 | -- | PSB | PSB | -- | -- | -- | -- | -- | |
| 60.000 | 11.750 | 298.45 | 0.489 | 12.42 | -- | PSB | PSB | PSB | PSB | PSB | PSB | PSB | |
| 65.000 | 11.750 | 298.45 | 0.534 | 13.56 | -- | -- | -- | P | P | P | P | P | |
| 71.000 | 11.750 | 298.45 | 0.582 | 14.78 | -- | -- | -- | P | P | P | P | P | |
| 13 3/8" | 48.000 | 13.375 | 339.73 | 0.330 | 8.38 | PS | -- | -- | -- | -- | -- | -- | -- |
| 54.500 | 13.375 | 339.73 | 0.380 | 9.65 | -- | PSB | PSB | -- | -- | -- | -- | -- | |
| 61.000 | 13.375 | 339.73 | 0.430 | 10.92 | -- | PSB | PSB | -- | -- | -- | -- | -- | |
| 68.000 | 13.375 | 339.73 | 0.480 | 12.19 | -- | PSB | PSB | PSB | PSB | PSB | PSB | -- | |
| 72.000 | 13.375 | 339.73 | 0.514 | 13.06 | -- | -- | -- | PSB | PSB | PSB | PSB | PSB | |
